Descripción
Sistemas de medida de alta tecnología y sin contacto de perfiles para uso en línea y fuera de línea.

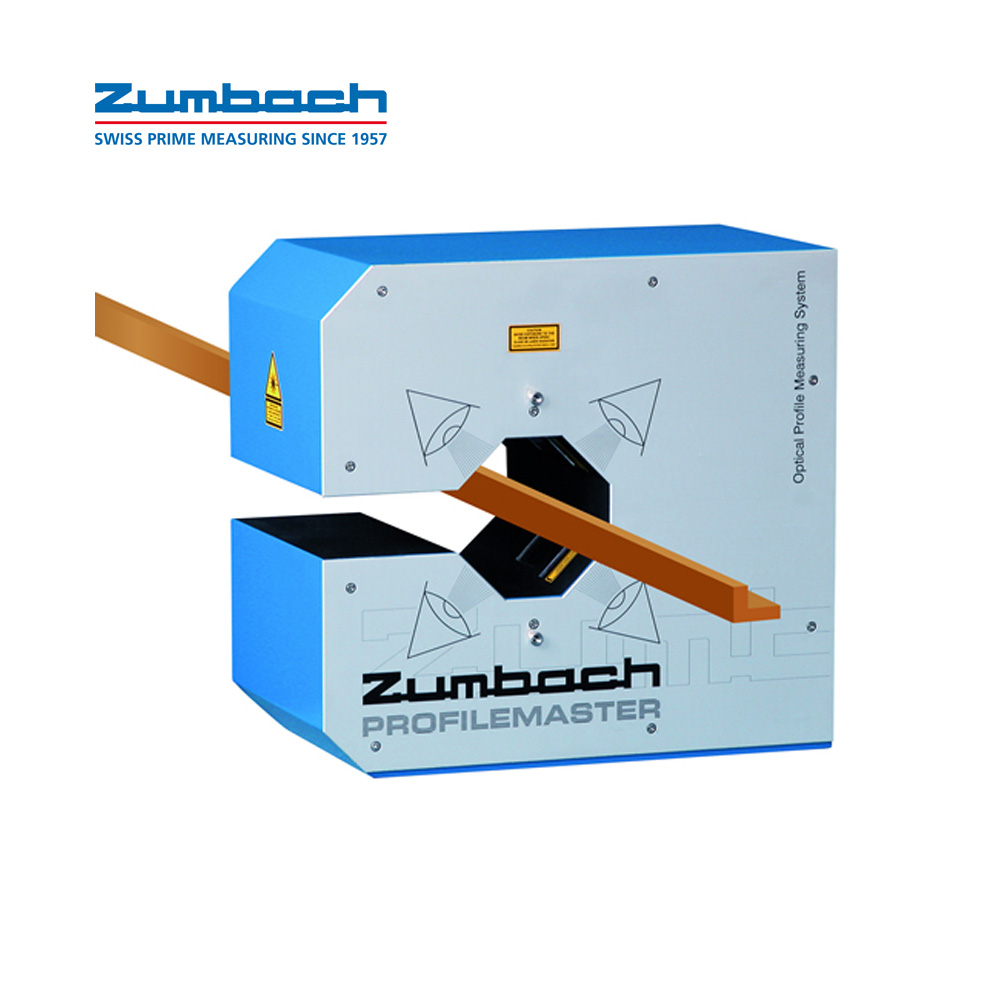

Las dimensiones o incluso la sección transversal completa de perfiles y tubos de metal, plástico o caucho, deberán ser medidas y controladas en continuo durante el proceso de fabricación. Gracias a los sistemas PROFILEMASTER® de Zumbach hay una solución económica y precisa al problema. Uno o hasta seis módulos láser/cámara miden de forma continua la sección transversal del producto en movimiento. Un procesador de alto rendimiento, basado en PC, reproduce la sección del perfil, adicionando las imágenes parciales de las cámaras, compuestas por rectas y radios. Dimensiones relevantes como anchuras, alturas, ángulos y radios están incluidas en la representación de la imagen completa de la sección transversal. Los valores nominales para el perfil pueden directamente importarse de un dibujo CAD (fichero DXF), permitiendo así una programación fácil y sin problemas. Las variaciones de velocidad y torsiones del producto, dentro de los límites normales, no influyen la precisión de la medida.
Beneficios para el Cliente
- Mejor control del proceso y CpK
- Reducción de desechos -> Ahorro en materia prima y costes de post-tratamientos
- Aumento de la calidad del producto = mayor satisfacción del cliente
- Instalación rápida y fácil en líneas de producción existentes
- Integración del sistema basado en PC en su red local
Medición precisa en línea de perfiles utilizando el principio de la “Sección de luz” y procesamiento de imagen
- Para todos los perfiles y tubos de acero, metal, plástico, caucho y otros materiales
- Mide y controla de forma continua la geometría del producto
- Visualiza todas las dimensiones relevantes, tales como ángulos, radios etc.
- Alerta al operador cuando el producto está fuera de tolerancia
Un sistema PROFILEMASTER® para cada necesidad

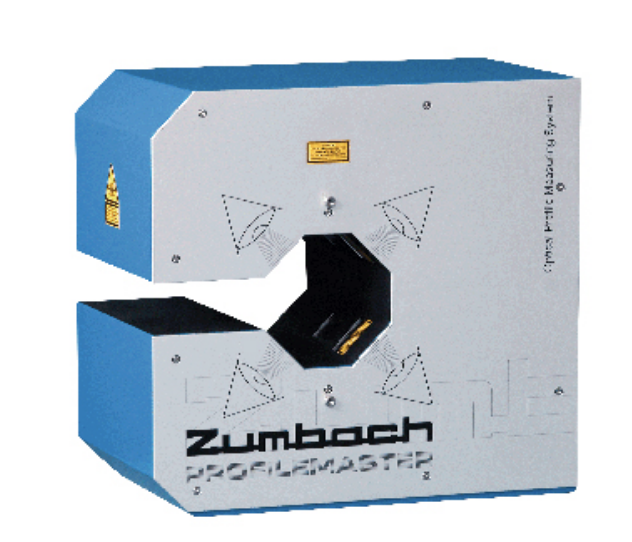

Visión global del sistema
Al diseñar los sistemas PROFILEMASTER®, se ha prestado la mayor atención a una solución óptima para el cliente con relación precio-rendimiento.
- Gracias a la modularidad del sistema PROFILEMASTER® se ha podido lograr este objetivo.
- La combinación de 1 hasta 6 módulos láser/cámara permite la medición de prácticamente todas las formas, obteniendo un resultado de medición óptimo con un número mínimo posible de módulos láser / cámara.
El uso de los sistemas es prácticamente ilimitado gracias a las numerosas versiones, con o sin cajas de protección. Esto permite el uso de sistemas PROFILEMASTER® para una amplia gama de productos, como por ejemplo aplicaciones de laboratorio, en líneas de extrusión de perfiles de plástico y caucho, en entornos extremos tales como la producción de perfiles en la siderurgia y metalurgia.
